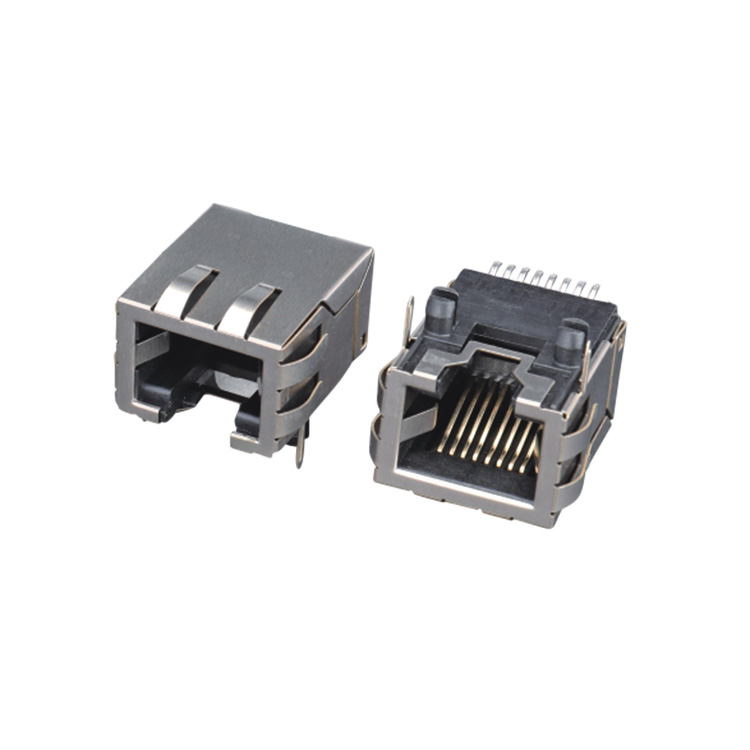

RJ45連接器作為網絡通信的核心組件，憑借其標準化設計、高可靠性和廣泛適用性，已成為綜合布線系統中的物理層接口。從家庭網絡到數據中心，從工業自動化到車載系統，RJ45連接器通過支持高速數據傳輸、PoE供電和抗干擾設計，構建起萬物互聯的物理基礎。本文將從技術特性、應用場景、選型要點等維度，解析RJ45連接器在布線系統中的應用價值。

一、技術特性

1、物理結構

觸點間距1.02mm，尺寸固定為寬16mm×長21mm，支持雙絞線端接。觸點鍍金厚度通常為0.2-0.5μm（工業級可達0.8μm以上），插拔壽命超5000次。

2、電氣性能

特性阻抗100±15Ω（1-100MHz頻段），回波損耗≥20dB，近端串擾≥35.3dB，支持從10Mbps到10Gbps的傳輸速率。

3、協議兼容性

支持IEEE 802.3系列標準，包括10BASE-T、100BASE-TX、1000BASE-T及10GBASE-T，并兼容TSN（時間敏感網絡）、RoCEv2等工業協議。

4、PoE供電能力

通過未使用的雙絞線對（4/5、7/8引腳）傳輸電力，支持PoE（15.4W）、PoE+（30W）、4PPoE（60-100W）標準，為IP攝像頭、無線AP等設備供電。

二、應用場景

1、家庭與企業網絡

RJ45連接器是家庭和辦公網絡的核心組件，用于連接路由器、交換機、計算機、智能電視等設備。其應用場景包括：

①千兆/萬兆組網

配合Cat6/Cat6a線纜，實現80米內萬兆傳輸，延遲低至2.6微秒，滿足4K視頻流、在線游戲等高帶寬需求。

②PoE供電簡化布線

通過單根網線同時傳輸數據和電力，為IP攝像頭、門禁系統等設備供電，減少電源線鋪設成本。

③高密度布線

數據中心采用RJ45配合SFP+轉接模塊，實現機柜內設備的高速互聯，支持每機柜數百個端口的高密度部署。

2、工業自動化

在工業控制系統中，RJ45連接器需適應強電磁干擾、振動和溫差環境，其應用場景包括：

①PLC與傳感器連接

通過屏蔽型RJ45（STP）連接工業以太網交換機與PLC，支持PROFINET、EtherCAT等實時協議，確保數據傳輸的確定性。

②機器人控制

采用抗震型RJ45插座，配合雙彈簧鎖扣設計，在振動環境下保持插拔力穩定，避免接觸不良。

③戶外設備聯網

IP67級防水RJ45連接器用于交通信號控制箱、智慧路燈等場景，密封圈和螺紋鎖緊結構防止水分侵入。

3、數據中心

數據中心對網絡傳輸速度和穩定性要求高，RJ45連接器的應用包括：

①服務器與交換機互聯

采用Cat6a/Cat7線纜配合RJ45，實現80米內萬兆傳輸，支持大規模分布式存儲和虛擬化部署。

②高密度配線架

薄型RJ45插座支持機柜內每U空間部署48個端口，配合前端快接設計，提升布線效率。

③光銅混合布線

通過SFP+轉RJ45模塊，將光口轉換為電口，兼容現有銅纜基礎設施，降低升級成本。

4、車載網絡

在車載系統中，RJ45連接器需滿足輕量化、抗振動和低延遲需求，其應用場景包括：

①車載以太網

采用100BASE-T1標準，通過單絞線傳輸以太網幀，節省線束重量30%，支持自動駕駛傳感器數據實時傳輸。

②娛樂系統互聯

直角彎插抗震RJ45插座用于中控屏與后排娛樂系統的連接，支持4K視頻流和車載Wi-Fi熱點。

③TSN協議支持

集成時間敏感網絡（TSN）功能的RJ45接口，確保車載網絡中關鍵數據（如剎車信號）的低延遲傳輸。

三、選型要點

1、速率與端口配置

①百兆網絡

選擇Cat5e非屏蔽RJ45，支持100Mbps傳輸速率，適用于基礎監控和辦公網絡。

②千兆網絡

采用Cat6屏蔽RJ45，支持1Gbps傳輸速率，滿足企業級應用需求。

③萬兆網絡

選用Cat6a/Cat7屏蔽RJ45，支持10Gbps傳輸速率，適用于數據中心和工業自動化場景。

2、PoE供電等級

①非PoE應用

選擇標準RJ45插座，僅傳輸數據。

②PoE（15.4W）

用于IP電話、基礎攝像頭等低功耗設備。

③PoE+（30W）

支持無線AP、PTZ攝像機等中功耗設備。

④4PPoE（60-100W）

用于大屏可視對講、PoE照明、5G小基站等高功耗設備。

3、環境防護等級

①室內環境

選擇非屏蔽RJ45，成本低，適用于普通辦公場景。

②工業環境

采用屏蔽RJ45，外殼為金屬材質，內部彈片與屏蔽層導通，抑制電磁干擾。

③戶外環境

選用IP67級防水RJ45，外殼帶密封圈和螺紋鎖緊，防護等級達IP67以上。

4、機械耐久性

①標準型

插拔壽命≥750次，適用于一般辦公場景。

②工業級

插拔壽命≥1000次，采用磷青銅或鈹銅彈片，適應高頻插拔需求。

③車規級

雙彈簧鎖扣設計，振動環境下插拔力保持>40N，滿足車載系統要求。
